अनुकूलित शीट धातु भागों के लिए ओवरहेड कन्वेयर सिस्टम पाउडर कोटिंग लाइन

शीट धातु के लिए कुशल कोटिंग समाधान

यह पाउडर कोटिंग उत्पादन लाइन विशेष रूप से विद्युत नियंत्रण कैबिनेट चेसिस और आवरण में इस्तेमाल शीट धातु घटकों को कोटिंग के लिए डिज़ाइन किया गया है। विभिन्न आकार, आकार के भागों के लिए उपयुक्त है,और विन्यास, यह प्रणाली आधुनिक शीट धातु निर्माण के लिए निरंतर कोटिंग गुणवत्ता, उच्च उत्पादन दक्षता और विश्वसनीय संचालन प्रदान करती है।

स्प्रे बूथ उच्च गुणवत्ता वाले पीपी (पॉलीप्रोपाइलीन) से निर्मित है, जो उत्कृष्ट रासायनिक प्रतिरोध, संक्षारण सुरक्षा और लंबे सेवा जीवन प्रदान करता है।कोटिंग प्रक्रिया स्वचालित इलेक्ट्रोस्टैटिक पाउडर स्प्रेइंग को मैनुअल टच-अप स्प्रेइंग के साथ जोड़ती है, समतल सतहों, कोनों, किनारों और जटिल प्रोफाइलों को पूरी तरह से कवर करना सुनिश्चित करता है।

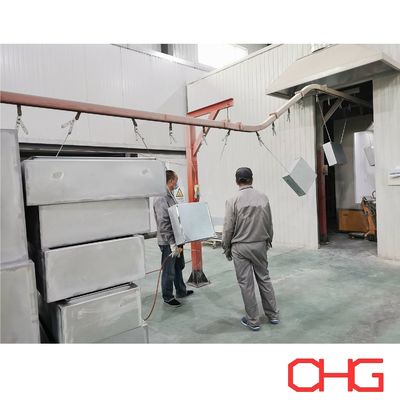

काम के टुकड़ों को एक मोनोरेल ओवरहेड कन्वेयर सिस्टम द्वारा ले जाया जाता है, जो स्थिर परिवहन, कुशल स्थान उपयोग और कोटिंग प्रक्रिया के दौरान निरंतर उत्पादन को सक्षम करता है।

प्रमुख विशेषताएं

• विद्युत नियंत्रण कैबिनेट चेसिस और शीट धातु के आवरण के लिए डिज़ाइन किया गया

• विभिन्न आकारों और ज्यामिति के साथ workpieces के लिए उपयुक्त

• उत्कृष्ट संक्षारण प्रतिरोध के साथ पीपी पाउडर स्प्रे कक्ष

• स्वचालित और मैनुअल अनुप्रयोग को जोड़कर हाइब्रिड छिड़काव प्रणाली

• सुचारू और विश्वसनीय परिवहन के लिए मोनोरेल हेड कन्वेयर

• स्थिर उत्पादन प्रदर्शन के साथ उच्च कोटिंग दक्षता

• अनुकूलन योग्य प्रक्रिया लेआउट और उत्पादन क्षमता

उत्पादन लाइन कार्यप्रवाह

मैनुअल लोडिंग

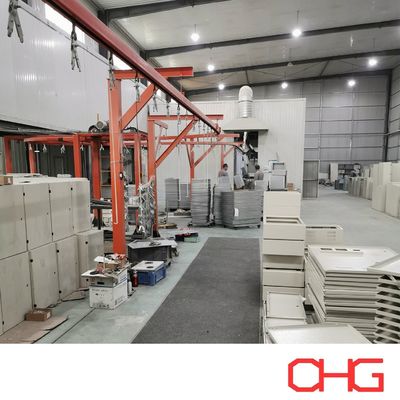

काम के टुकड़े वाहक पर लटकाए जाते हैं, और लिफ्ट ऑपरेटरों को उत्पादन लाइन में प्रवेश करने से पहले ergonomically लोड करने में सहायता करती है।

छिड़काव पूर्व उपचार

कन्वेयर प्रत्येक पूर्व उपचार स्टेशन के माध्यम से काम के टुकड़ों को इंगित करता है, जहां वे रासायनिक छिड़काव और धोने के लिए संक्षिप्त रूप से रुकते हैं। यह चरणबद्ध प्रक्रिया तेल, धूल,और अन्य प्रदूषकों जब बेहतर कोटिंग आसंजन के लिए सतह तैयार.

सूखना

पूर्व उपचार के बाद, काम के टुकड़े सूखने वाले खंड में प्रवेश करते हैं ताकि अवशिष्ट नमी को पूरी तरह से हटाया जा सके, जिससे पाउडर के आवेदन के लिए आदर्श सतह की स्थिति बन सके।

स्वचालित पाउडर छिड़काव

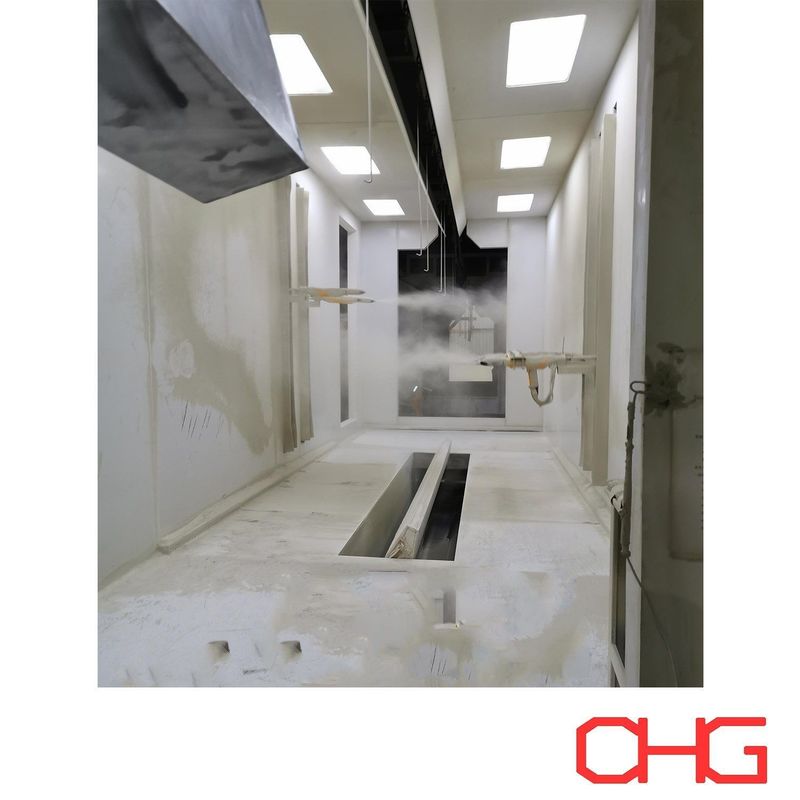

काम के टुकड़े लगभग 1.0-1.5 मीटर/मिनट की कन्वेयर गति से स्वचालित पाउडर कक्ष के माध्यम से लगातार यात्रा करते हैं। स्वचालित इलेक्ट्रोस्टैटिक स्प्रे बंदूकें एक समान पाउडर कोटिंग लागू करती हैं,जबकि मैनुअल ऑपरेटर पूर्ण कवरेज सुनिश्चित करने के लिए आवश्यक होने पर पूरक छिड़काव कर सकते हैं.

पाउडर क्युरिंग

छिड़काव के बाद, लेपित भागों को सख्त ओवन में प्रवेश किया जाता है जहां नियंत्रित हीटिंग पिघल जाती है और रासायनिक रूप से पाउडर को एक टिकाऊ,उत्कृष्ट आसंजन और संक्षारण प्रतिरोध के साथ समान कोटिंग फिल्म.

शीतलन

कोटिंग परत को स्थिर करने के लिए लेपित घटकों को स्वाभाविक रूप से ठंडा किया जाता है।

अनलोडिंग और ट्रांसफर

ठंडा होने के बाद, लिफ्ट ऑपरेटरों को उतारने में सहायता करती है, और तैयार उत्पादों को असेंबली, निरीक्षण या पैकेजिंग क्षेत्र में स्थानांतरित किया जाता है।

पाउडर कोटिंग प्रक्रिया

1सतह की तैयारीः शीट धातु के घटकों को वसा, धूल, वेल्डिंग अवशेषों और अन्य प्रदूषकों को हटाने के लिए साफ किया जाता है, जिससे इष्टतम कोटिंग प्रदर्शन के लिए एक साफ सतह उपलब्ध होती है।

2रासायनिक पूर्व उपचारः पूर्व उपचार प्रणाली निम्न प्रक्रियाओं के माध्यम से संक्षारण प्रतिरोध और कोटिंग आसंजन में सुधार करती हैः

• वसा घटाना

• पानी से कुल्ला

• फॉस्फेटिंग

• क्रोमेट या क्रोम मुक्त रूपांतरण कोटिंग

• अंतिम कुल्ला

सटीक प्रक्रिया सब्सट्रेट सामग्री और कोटिंग आवश्यकताओं के अनुसार अनुकूलित की जा सकती है।

3सूखीः काम के टुकड़े पाउडर कोटिंग कक्ष में प्रवेश करने से पहले अवशिष्ट नमी को खत्म करने के लिए एक सूखी भट्ठी के माध्यम से गुजरते हैं।

4इलेक्ट्रोस्टैटिक पाउडर अनुप्रयोगः इलेक्ट्रोस्टैटिक रूप से चार्ज किए गए पाउडर को स्वचालित स्प्रे बंदूकों का उपयोग करके ग्राउंड किए गए वर्कपीस पर छिड़का जाता है।मैनुअल टच-अप स्प्रेइंग कोनों पर लगातार कोटिंग मोटाई सुनिश्चित करता है, किनारों, और विसर्जित क्षेत्रों.

5पाउडर क्युरिंगः क्युरिंग ओवन के अंदर, पाउडर कोटिंग पिघल जाती है, बहती है, और एक चिकनी, टिकाऊ सुरक्षात्मक फिल्म में क्रॉस-लिंक होती है जो उत्कृष्ट यांत्रिक शक्ति और संक्षारण प्रतिरोध प्रदान करती है।

6शीतलन: नियंत्रित शीतलन कोटिंग को स्थिर करता है और इसकी उपस्थिति और प्रदर्शन को संरक्षित करता है।

7गुणवत्ता निरीक्षणः प्रत्येक तैयार घटक का व्यापक निरीक्षण किया जाता है, जिसमें निम्नलिखित शामिल हैंः

• कोटिंग मोटाई का माप

• सतह की उपस्थिति का निरीक्षण

• आसंजन परीक्षण

• समग्र कोटिंग गुणवत्ता सत्यापन

केवल योग्य उत्पाद ही अंतिम असेंबली या शिपमेंट के लिए आगे बढ़ते हैं।

अनुकूलित इंजीनियरिंग समाधान

प्रत्येक पाउडर कोटिंग उत्पादन लाइन को ग्राहक की विशिष्ट विनिर्माण आवश्यकताओं के अनुसार इंजीनियर किया जाता है। हम निम्नलिखित के आधार पर पूर्ण प्रणाली को अनुकूलित कर सकते हैंः

• काम करने वाले टुकड़े के आयाम और वजन

• उत्पादन क्षमता

• कन्वेयर कॉन्फ़िगरेशन

• पूर्व उपचार प्रक्रिया

• स्प्रे बूथ का डिजाइन

• स्वचालन की डिग्री

• कारखाने का लेआउट और उपलब्ध स्थान

एक अनुकूलित तकनीकी प्रस्ताव के लिए आज ही हमसे संपर्क करें. हमारी इंजीनियरिंग टीम कोटिंग गुणवत्ता, उत्पादन दक्षता,और अपने विद्युत नियंत्रण कैबिनेट निर्माण के लिए लंबी अवधि के परिचालन विश्वसनीयता.
